供配电实训技术中心简介

供配电实训技术筹建于2016年，建筑面积近80平方米，是我院电气工程学科教学与科学研究试验基地， 中心坚持以“教学、科研”一体的发展思路，服务于师生及社会。

实训中心在“中央财政支持地方高校发展专项资金”的资助下，购置了ZY-10KV型高低压供配电实训系统，系统主要设备包括KYN28A型高压开关柜、GCK型低压开关柜、10KV/0.4KV变压器、WXH-821/WCB-821型微机保护装置以及CBZ-8000型变电站自动化在线监控系统，主要完成的实验实训类容包括：10KV电源进线柜、计量柜、PT柜（电压互感器柜）、变压器出线柜、隔离柜、联络柜认知与操作，停电、送电操作程序模拟；380V低压进线柜、补偿柜、抽屉柜认知与操作以及低压停电与送电操作；微机保护装置的认知与面板操作（保护数据、测量数据的查看；运行记录、事故记录、告警记录浏览；查看及修改定值、压板投退以及其它参数的设置）以及三段式过电流保护、过电流加速保护、过负荷保护等保护功能的实训操作。

供配电实训中心主要完成电气专业供配电技术课程的实践教学任务。

实训中心现有实验员1名，实验室助理2名。

责任人：陈孝玉

实验室助理：赵永朝 魏永杰。

主要仪器设备

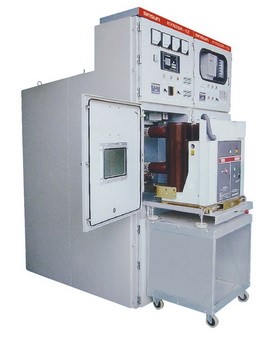

1．KYN28A型高压开关柜

1）主要功能：

KYN28A型高压开关柜系户内金属铠装中置移开式开关设备，是3-10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压厂用变起动等，实行控制保护、监测之用。

2）结构形式：

开关设备按GB3906-91中的铠装式金属封闭开关设备而设计，整体是由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。

3）主要技术参数：

4）主要技术特点：具有防止带负荷推拉手车、防止误操作断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能。

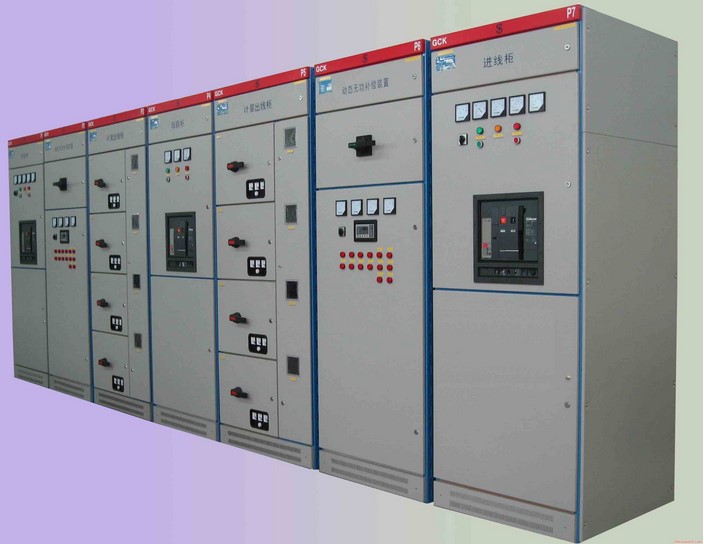

2、GCK型低压开关柜

1）主要功能：

GCK型交流低压配电柜系统由进线柜和出线柜两个柜体组成，其中1#柜提供有三相电量监测，工作电压、电流指示，配套DW15-630智能断路器，用于交流低压配电柜主电源控制；2#柜提供各用电线路输出，单相电量监测，每路线路输出均配置相应的小型断路器。两个柜体之间采用母排联接。

2）结构形式：

GCK型交流低压配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接或组装而成，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。GCK柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和和部分的分割尺寸，柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时让与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜样成完整的接地保护系统，柜体的防护等级为IP30。

3）主要技术参数：

4）主要技术特点：

GCK型交流低压配电柜母线采用单母线分段形式，进线柜采用用DW15系列断路器，能完成自动和手动合闸操作；补偿柜通过自动和手动二种形式对线路进行无功补偿，补偿电容为4组；母联柜主要采用NA1系列智能断路器，能自动或手动完成备用电源的投切；出线柜具有固定式和抽屉式两种形式，能模拟低压系统送电和停电操作程序。

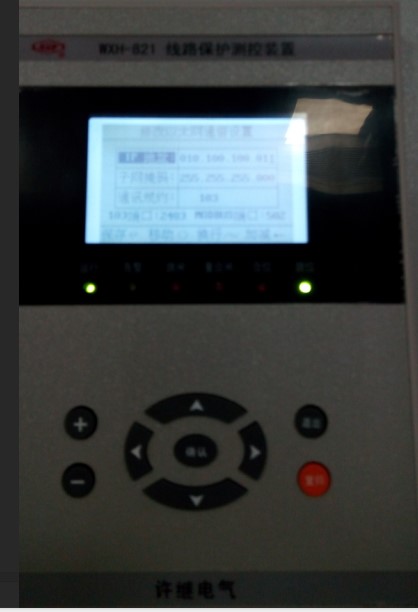

3、 WXH-821/WCB-821型保护测控装置

1）主要保护功能：

WXH-821/WCB-821型微机保护装置主要功能是实现对高压侧线路以及电力变压器的测控保护，其中WXH-821主要是针对馈线保护， WCB-821主要针对站用变保护，其主要的保护功能包括三段式过电流保护、过电流加速保护、过负荷保护、零序电流保护、三相一次重合闸实验、低电压保护以及非电量保护等。

2）主要测控功能：

遥信开入采集、装置遥信变位、事故遥信；正常断路器遥控分合、小电流接地探测；各相电流、线电压、相电压、电源频率、功率因数的检测。

3）主要技术参数：

4）主要技术特点：

WXH-821/WCB-821型系列分散式保护测控装置构成的自动化系统是一个分层分布式系统，它按一个元件（间隔），一套装置分布式设计配置，直接就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。由于信息的传递由网络系统通过通讯网互联而实现，取消了常规的二次信号控制电缆，因而站内二次电缆大大简化，不仅节省了大量投资，而且减轻了CT、PT负荷，减少了施工难度及维护工作量，节省了大量的人力物力。保护测控装置中的保护功能独立，具体体现在以下几个方面：保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行，硬件装置仍旧保留了传统微机保护所具有的独立的输入输出回路及操作回路， 软件保护模块与其他模块完全分开，且先启动后测量，保护模块具有独立性。
