主持单位：信息工程学院

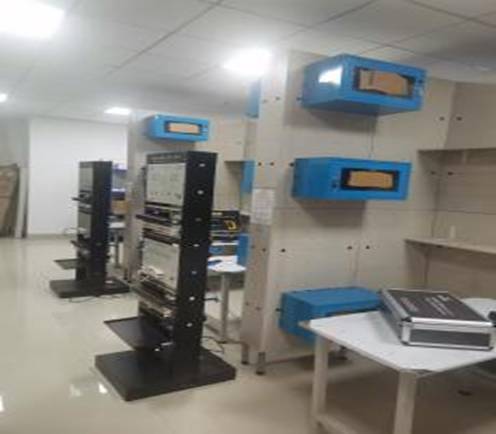

设备名称：网络综合布线实训装置

存放地址：执矩楼217

主要技术指标：综合布线实训设备不少于5040个安装螺丝孔，不少于304个Φ25暗埋穿线实训孔，其中每个1.2米X2.6米实训面不少于288个安装螺丝孔，每个0.24米X2.6米实训面不少于72个安装螺丝孔。每个螺丝孔保证实训次数10000次以上，孔距100*100毫米，实训设备十年以上寿命；能够进行暗管穿线模拟实训，并且要求暗管穿线实训方式与工程实际一致，暗管穿线在实训装置内部进行，模块墙外表面平整美观，设备本身不得出现各种凹槽。每模块预留直径为Φ25的穿线孔不少于40个，单套设备预留直径为Φ25的穿线孔不少于160个，水平暗管穿线最长不小于2.6米，垂直穿线不小于2.5米，水平直角穿线不小于2.4米；综合布线实训设备为全钢结构，预设100X100毫米或100X80毫米间距的各种网络设备、插座、机柜等安装螺孔，实训过程保证无尘操作，重点突出工程技术实训；能够同时开展8个工作区或8个设备间子系统或8个垂直子系统或8个水平子系统等项目的实训功能，保证24名学生同时实训，满足8组学生（每组3人）同时或交叉进行综合布线工程七个子系统实训功能。

应用领域：网络工程、网络通信

主要功能描述：该设备够完成网络综合布线相关实验和实训的一套综合设备。
